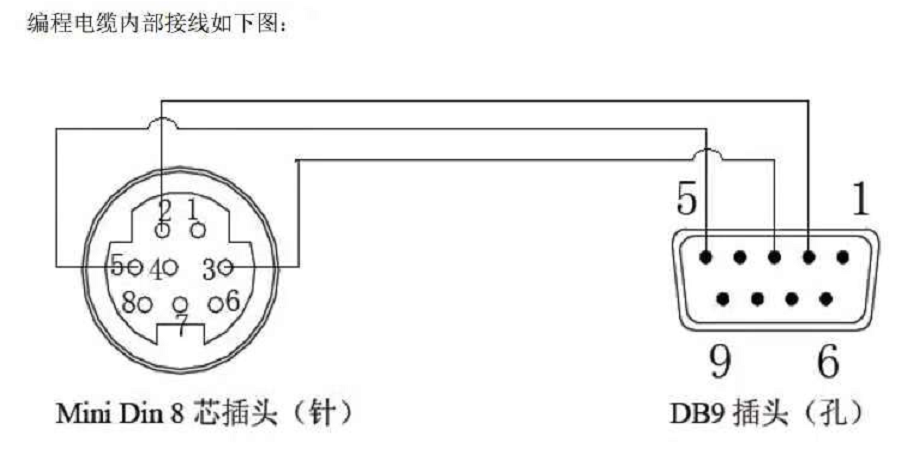

一、通訊線圖紙(注：與三菱線不通用)：

　　二、連接步驟

　　1、檢查外部接線沒有接好的(1) plc與電腦的接線沒有連接好;(2)在使用標配的線與USB轉RS232(DB9)的用戶還需要主要是否已經下載安裝好了驅動(一般驅動是買USB轉接線時所配套的)。

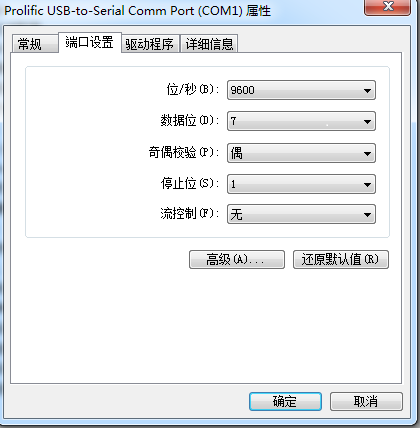

　　2、檢查電腦內部的設置端口設置有沒有設置好(電腦——控制面板——設備管理器——端口設置)設置好內部的參數，如下圖所示：

　　3、在將編程軟件KWpro的軟件內部通訊設置進行設置，其設置要與上一步中電腦的設置保持一致(在線——通訊設置)，如下圖所示：
